Hydra-Cell®
정량 펌프 디자인 장점들

고성능의 정량 사용을 위한
소형의 비용 효율적인 Pumping systems

hydra-cell-metering-logo-1

ichem-badge-1

IChemE 어워드는 화학 및 바이오 프로세스 산업에서 안전, 환경 및 지속적인 개발에 기여하여 뛰어난 성과를 보인 혁신과 탁월성을 인정합니다.

pump-cutout-2

정량 펌프를 생산하는 기술은 지난 한 세대에서 거의 변하지 않았고, 결과적으로 기존의 정량 펌프는 운영상의 한계와 더 큰 운영비용을 초래합니다. Hydra-Cell은 기존의 정량 펌프가 아닙니다. Hydra-Cell Metering Solutions 펌프를 사용하면 대부분의 경우 사실상 무맥동의 선형 유량으로 API 675 규격을 뛰어넘는 성능을 보이며 다른 많은 운영상의 이점들이 제공 가능합니다. 최신 기술을 활용하는 Hydra-Cell P 시리즈 정량 펌프는 탁월한 수준의 정확성, 반복성 및 선형성을 달성하면서 정확하고 일정한 유량을 제공합니다. 정량 펌프에서의 이 혁신은 구식이고 부정확한 스트로크 조절장치를 대체할 수 있는 최신 수단인 전자식 유량 제어를 사용합니다.

유압 작동식 정량 펌프에서 정확성을 유지하기 위해 유압부 측 다이어프램 오일 양은 일정하게 유지되어야 합니다.

기존의 정량 펌프는 플런저를 지나가는 누출을 막기 위해 진공 센서 또는 기계적 작동에 의존합니다. 모든 펌프에서 누출을 완전히 막을 수는 없습니다.

Hydra-Cell 펌프는 모든 피스톤 어셈블리에 replenishment 밸브를 설치합니다.  이는 모든 다이어프램 스트로크에서 최적의 작동 오일 볼륨을 보장하여 API 675 규격을 넘는 우수한 정확도를 제공합니다.

또한 Hydra-Cell 펌프의 현대적인 설계 특성은 기존의 정량 펌프와 비교할 때, 구입 비용을 낮추며 본질적으로 단순하면서도 고급스러운 엔지니어링으로 유지 보수 및 교체 비용을 낮춥니다. 단단한 구조와 강한 내구성으로  Hydra-Cell Metering System은 경제성과 가치를 제공할 것입니다.

Hydra-Cell은 기존의 정량 펌프를 대체하여 저렴한 비용으로 탁월한 성능을 제공하며, 정확한 정량과 주입이 가능하도록 설계된 뛰어난 정량 펌프입니다.

Hydra-Cell® 정량 펌프는 기존의 정량 펌프와는 다릅니다

정확성

정확하고 신뢰할 수 있는 전자식 유량 제어

Hydra-Cell P 시리즈 정량 펌프는 수동 스트로크 조절 장치를 사용하는 정량 펌프와 달리 가변 주파수 드라이브 (VFD) 전자 유량 조정을 사용하여 전체 턴 다운 범위에서 더 높은 정확도를 유지합니다. 이렇게 하면 운전자 실수, 펌핑 부정확, 작동 불량, 누출 가능성을 줄일 수 있습니다.

  • 견고한 전자 장치는 실패 가능성이 적습니다.
  • 정량성은 전체 범위에서 선형입니다.
  • 스트로크 당 볼륨은 일정하며 알고 있는 값입니다.
  • 원하는 흡입량의 계량이 쉽습니다.
  • AC 모터의 속도 변화율은 거의 순간적입니다 (0에서 최대 rpm까지 0.3초 내).

P-Series-Family-A-550

기술을 통한 경제성 실현

Hydra-Cell 정량 펌프는 심플하고 고급스런 엔지니어링과 견고한 구조를 결합하여 전체 비용을 낮추면서 더 많은 기능성을 제공합니다.

  • 대형 펌프와 동일한 기능을 갖춘 컴팩트한 설계로 구입 비용을 절감하고 공장내 공간을 절약합니다.
  • 각 모델은 광범위한 압력 및 유량 범위를 커버하므로 여러 개의 플런저 및 접액부 사이즈를 크게 할 필요가 없습니다.
  • Hydra-Cell 의 간결한 디자인은 특정 요구 사항을 충족시키기 위해 값 비싼 구조 변경이 필요할 수도 있는 기존의 정량 펌프와 비교할 때 다양한 용도로 사용할 수 있습니다.
  • 부품 및 유지 보수 비용 절감
  • 분리된 기어 박스는 작동 오일의 교차 오염을 방지하면서 쉽게 애플리케이션을 변경하게 합니다.
  • 멀티플렉싱 기능으로 유연하고 경제적인 방법으로 다양한 유체들을 여러 비율로 혼합할 수 있습니다.
선택 사항

더 많은 재질 옵션으로 역량 강화


일부 정량 펌프 제조업체들은 스트레스와 낮은 공정 온도로 인해 빈번하고 비용이 많이 드는 교체가 필요한 PTFE 다이어프램만 제공합니다.

Hydra-Cell 정량 펌프에는 다양한 다이어프램 재질(FKM, Buna-N, EPDM, Neoprene, Aflas 및 PTFE)이 장착 될 수 있습니다. 이를 통해 Hydra-Cell 정량 펌프는 더 광범위한 프로세스에 사용할 수 있습니다.

또한 Hastelloy C 및 PVDF와 같은 특수 소재로도 여러 Hydra-Cell 정량 펌프 패키지가 가능합니다. 다른 정량 펌프들은 특수한 접액부 재질에 상당한 가격을 부가합니다.

사실상 무맥동 유량으로 정확한 정량 및 주입

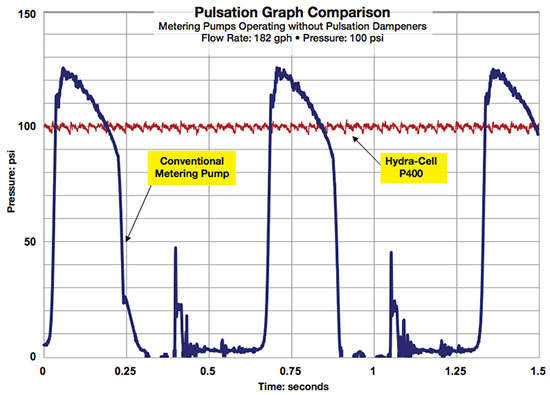

맥동 그래프 비교

metering-pulsation-chart-1

동일한 유량 및 압력 등의 동일한 조건에서 기존의 정량 펌프와 비교할 때 Hydra-Cell 정량 펌프는 매끄럽고 거의 무맥동의 성능을 제공합니다.이를 통해 보다 안전하고 저렴한 정량 펌프 시스템의 설계가 가능하고, 맥동이 허용될 수 없는 분무와 같은, 보다 정확성이 요구되는 응용분야에서 사용될 수 있습니다.

오일

Mesamoll 오일

Mesamoll 오일은 뛰어난 유전 특성과 날씨 및 빛에 저항력이 있어서 뛰어난 겔화 능력과 높은 비누화 내성을 제공합니다. 이것은 많은 종류의 폴리머 및 물 또는 알칼리와 접촉하게되는 경우에 사용하기에 이상적입니다. Mesamoll 오일 Hydra-Cell 펌프를 주문하는 경우 당사에 문의하십시오.

맥동

감소된 맥동은 생산성을 향상시킵니다

기존의 정량 펌프에서 맥동, 서징 흐름은 시스템에 더 큰 압력을 주고 펌프 마모 및 파손이 더 커질 수 있습니다. Hydra-Cell은 맥동을 실질적으로 제거하는 다중 다이어프램 디자인(P100 모델 제외)이 특징입니다.

  • 파이프 압력 감소
  • 생산 안전성 향상
  • 유지 보수 최소화
  • 흡입 라인의 마찰 및 가속 손실 감소
  • 맥동 방지기의 필요성 제거
  • 선형, 일정한 유량으로 정확한 정량 제공
  • 시스템 구입 비용 절감

Cutaway-P200-Back-400

Hydra-Cell 정량 펌프의 다중 다이아프램 디자인은 값 비싼 맥동 방지기가 필요없으며, 사실상 무맥동의 선형 유량을 제공합니다.

  • "공장 소유주가 비용 효율적인 펌프를 원한다면 아마 가장 낮은 운영 비용이 드는 펌프를 구매할 것입니다. Hydra-Cell은 구조가 간단하고 설계가 복잡하지 않아서 동등한 유량 및 압력 성능을 위해 물리적으로 더 작습니다. 이러한 차이는 구매 및 운영 비용에 상당한 영향을 줄 수 있습니다."
    Dr. Ing Friedrich Wilhelm Hennecke, Chemical Engineering World
