Hydra-Cell® 펌프 작동 원리

모델

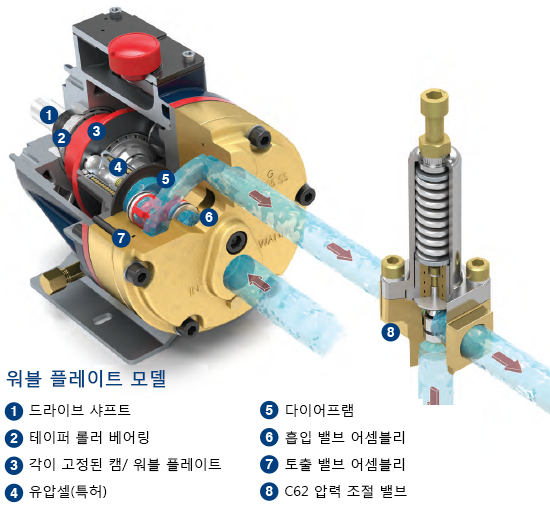

워블 플레이트 모델

Hydra-Cell 워블 플레이트 펌프는 최대 5개의 다이어프램을 가질 수 있으며 각 다이어프램에는 흡입 및 토출 자동 맞춤형 수평 디스크 체크 밸브 어셈블리(6)가 포함된 자체 펌핑 챔버가 있습니다. 다이아프램이 뒤로 움직이면 유체는 공통 흡입구를 통해 펌프로 들어가고 흡입 체크 밸브 중 하나를 통과합니다. 전방 스트로크에서 다이어프램은 토출 체크 밸브(7)와 매니 폴드 공통 토출구를 통해 유체를 강제로 밀어냅니다. 서로 균등하게 간격을 두고있는 다이어프램은 일관된 저맥동의 유량을 제공하기 위해 순차적으로 작동합니다.

Hydra-Cell C62 압력 조절 밸브(8)는 일반적으로 펌프의 토출 측에 설치되어 다운스트림 프로세스 또는 장비의 압력을 조절합니다.

용적식 펌프란 무엇입니까?

드라이브 샤프트(1)는 샤프트 후면의 큰 테이퍼 롤러 베어링 (2)과 샤프트 전면의 더 작은 베어링으로 펌프 하우징에 단단히 고정되어 있습니다. 다른 큰  베어링 쌍 사이에는 각이 고정된 캠 또는 워블 플레이트(3)가 있습니다.

드라이브 샤프트가 회전하면 워블 플레이트가 숙여져서 앞 뒤로 움직입니다 (축 운동을 직선 운동으로 변환). 완전한 펌핑 메커니즘은 윤활 오일 배스에 담겨집니다.

유압셀(4)은 워블 플레이트에 의해 순차적으로 움직이고 후방 스트로크로 오일이 채워집니다. 피스톤 하단의 볼 체크 밸브는 셀이 전방 스트로크로 오일이 가득 차는 것을 보장합니다.

Hydra-Cell안의 오일은 다이아프램(5)의 뒷면과 균형을 이루며 워블 플레이트가 움직이면 다이어프램이 앞뒤로 구부러지게 합니다. 이것이 펌핑 액션을 제공합니다.

오랫동안 고장없는 다이어프램 수명을 제공하기 위해 Hydra-Cell 펌프는 펌프의 전체 압력 범위에 걸쳐 다이어프램을 유압적으로 균형을 맞춥니다. 다이어프램은 표준 Hydra-Cell 모델 및 Hydra-Cell 정량 펌프에서 유체가 전달되는 압력, 최대 2500psi(172 bar),에 관계없이 3 psi (0.21 bar)의 압력 차만 받게 됩니다.

모델

크랭크 샤프트 모델

드라이브 샤프트(1)는 샤프트의 양쪽 끝에 위치한 두 개의 정밀 볼 베어링 (2)에 의해 제자리에 고정되고 지지됩니다. 이 베어링들 사이에는 경화 처리, 연마 처리 및 정밀 가공한 커넥팅 로드(3) 및 1개 또는 3개의 샤프트 로브가 있습니다. 캠 로브 및 커넥팅 로드 표면에서 높은 수준의 품질을 유지하면 펌프 유압부에서의 적절한 윤활과 낮춰진 작동 온도가 보장됩니다.

드라이브 샤프트가 회전함에 따라 각 캠은 각 유압 피스톤의 끝 부분에 고정 된 커넥팅 로드를 작동시킵니다. 이 작동은 피스톤을 앞뒤로 움직여 축운동을  선형 펌핑 동작으로 변환합니다. 완전한 펌핑 메커니즘은 윤활 오일 배스에 담겨집니다.

각 피스톤에는 크랭크 샤프트에 의해 순차적으로 움직이는 특허받은 유압셀 (4)이 있습니다. 혁신적이고 독점권을 지닌 Hydra-Cell 펌프는 펌프의 작동 조건에 관계없이 다이어프램(5)뒤의 오일 균형을 정확하게 유지합니다. Hydra-Cell의 오일은 피스톤의 전방 스트로크에서 가압되어 다이아프램이 구부러지게 하고 이는 펌핑 액션을 이끕니다. Hydra-Cell 안의 오일은 다이어프램을 이송하는 유체에 대하여 균형을 이루게 하는데, 표준 Hydra-Cell 모델 및 Hydra-Cell 정량 펌프에서 이송되는 유체가 전달받는 압력, 최대 2500psi(172 bar),에 관계없이 최대 3 psi (0.21 bar)의 압력차만 유지하게 됩니다.

Hydra-Cell 크랭크 샤프트 펌프는 최대 3 개의 다이어프램을 가질 수 있으며 각 다이어프램에는 흡입 및 토출 자동 맞춤형 수평 디스크 체크 밸브 어셈블리(6)가 있는 자체 펌핑 챔버가 있습니다. 다이아프램이 뒤로 움직이면 유체는 공통 흡입구를 통해 펌프로 들어가고 흡입 체크 밸브 중의 하나를 통과합니다. 전방 스트로크에서 다이어프램은 토출 체크 밸브(7)와 매니폴드 공통 토출구로 유체를 밀어냅니다. 서로 균등하게 간격을 두고 있는 다이어프램은 일관된 저맥동의 유량을 제공하기 위해 순차적으로 작동합니다.

Hydra-Cell C46 압력 조절 밸브(8)는 일반적으로 펌프의 토출 측에 설치되어 다운스트림 프로세스 또는 장비의 압력을 조절합니다.

Kel-Cell®

Hydra-Cell® 의 특허받은 Kel-Cell® 다이어프램 보호장치

kel-cel-1

각이 고정된 캠 및 워블 플레이트 작동 원리를 사용하는 많은 Hydra-Cell 모델에서 사용할 수 있는 Kel-Cell DPC는 다음과 같은 이상 또는 악조건으로부터 다이어프램을 안전하게 하여 Hydra-Cell 펌프를 보호합니다:

  • 부분적으로 또는 완전히 차단된 흡입 배관 또는 흡입 필터
  • 부분적으로 또는 완전히 폐쇄된 흡입구 차단 밸브
  • 불충분한 액체 공급
  • 과도하게 점성이 있는 유체
  • 불충분한 토출 압력
  • 펌프 흡입구에서 과도한 진공이 발생하는 다른 조건들.

이러한 상태는 시스템 문제, 시스템 설계 불량, 설치 불량, 계획되지 않은 작동 사고 또는 다이어프램이 유압 균형에서 벗어나 궁극적으로 변형되고 파열될 수 있는 상황에서 발생할 수 있습니다.

Kel-Cell 포지셔닝 시스템은 Hydra-Cell 펌프의 성능을 향상시킵니다. 잘못된 시스템 환경으로 인해 발생할 수 있는 다이어프램 실패를 실질적으로 제거하고 이러한 조건에서 다이어프램을 안정화시키기 위해 설계되었습니다.
