다이어프램 펌프 특징
광범위한 애플리케이션을 위한 다기능성과 신뢰성이 높은 펌프
- 저점도에서 고점도까지 모든 유체를 이송합니다.
- 다른 유형의 펌프를 손상시키거나 파괴할 수 있는 마모성 유체와 미립자를 포함한 유체를 펌프가 처리할 수 있도록 하는 씰없는 디자인과 수평 디스크 체크 밸브가 특징입니다.
- 간단하고 컴팩트한 디자인으로 초기 비용투자를 줄이고 유지 보수 비용을 낮춥니다.
- 운영 효율성은 에너지 비용을 절감합니다.
- 사고나 운전자 실수의 경우에도 펌프에 손상(또는 추가 유지 보수)없이 공회전이 가능합니다.
- 비정상적인 작동 조건을 허용합니다.
- 누출 또는 교체할 씰, 패킹 또는 컵 등이 없으므로 유지 보수 및 작동 중지 시간을 최소화합니다.

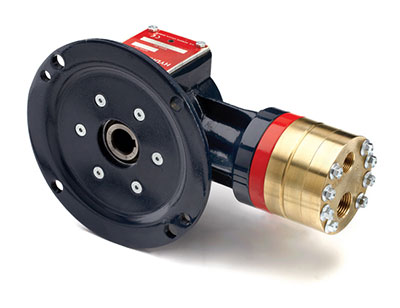

| Files | |
|---|---|
| G20 사양 (한글 버전) |  |
| G20 사양 (Specifications) | |
| 성능, 크기, 옵션, 주문 정보 (Performance, Dimensions, Options, Ordering Information) | |
| Application 워크시트 (Application Worksheet ) | |
| 설치 지침 (Installation Guidelines) | |
| Files | |
|---|---|
| F20 사양 (Specifications) | |
| 성능, 크기, 옵션, 주문 정보 (Performance, Dimensions, Options, Ordering Information) | |
| Application 워크시트 (Application Worksheet) | |
| 설치 지침 (Installation Guidelines) | |
| 모델 (Model) | rpm | gpm | l/min |
|---|---|---|---|
| G20-X | 1450 | 0.83 | 3.14 |
| G20-E | 1450 | 0.60 | 2.29 |
| G20-S | 1450 | 0.45 | 1.72 |
| G20-B | 1450 | 0.27 | 1.03 |
| G20-G | 1450 | 0.16 | 0.63 |
| 모델 (Model) | rpm | gpm | l/min |
|---|---|---|---|
| G20-X | 960 | 0.55 | 2.08 |
| G20-E | 960 | 0.40 | 1.51 |
| G20-S | 960 | 0.30 | 1.14 |
| G20-B | 960 | 0.18 | 0.68 |
| G20-G | 960 | 0.10 | 0.41 |
| 모델 (Model) | gal/rev | liters/rev |
|---|---|---|
| G25-X | 0.0190 | 0.0721 |
| G25-E | 0.0174 | 0.0660 |
| G25-S | 0.0141 | 0.0535 |
| G25-I | 0.0103 | 0.0389 |
| 최대 토출 압력 (Maximum Discharge Pressure) | |
| 금속의 헤드 (Metallic Heads): | G20 to 24 bar (350 psi) |
| G21 to 103 bar (1500 psi) | |
| G22 to 103 bar (1500 psi) | |
| 비금속의 헤드 (Non-metallic Heads): | 17 bar (250 psi) Polypropylene |
| 24 bar (350 psi) PVDF | |
| 최대 흡입 압력 (Maximum Inlet Pressure) | 17 bar (250 psi) |
| 최대 사용 온도 (Maximum Operating Temperature) | |
| 금속의 헤드 (Metallic Heads): | 121 ̊C (250 ̊F) - 사용온도 71 °C (160 °F) ~ 121 °C (250 °F)인 경우 본사에 문의주십시오. |
| 비금속의 헤드 (Non-metallic Heads): | 60 ̊C (140 ̊F) |
| 최대 고형물 크기 (Maximum Solids Size) | 200 마이크론 (microns) |
| 흡입구 포트 (Inlet Port) | 1/2 inch BSPT |
| 1/2 inch NPT | |
| 토출구 (Discharge Port) | 3/8 inch BSPT |
| 3/8 inch NPT | |
| 샤프트 지름 (Shaft Diameter) | G20: 19 mm 할로우 샤프트 (hollow shaft) |
| G21 & G22: 19 mm (3/4 inch) | |
| 샤프트 회전 (Shaft Rotation) | 역방향 (양방향) (Reverse (bi-directional)) |
| 베어링 (Bearings) | 정밀 볼 베어링 (Precision ball bearings) |
| 오일 용량 (Oil Capacity) | 0.12 liters (0.125 US quart) |
| 무게 (Weight) | |
| 금속의 헤드 (Metallic Heads): | 5.5 kg (12 lbs.) |
| 비금속의 헤드 (Non-metallic Heads): | 4.1 kg (9 lbs.) |
| 모델 (Model) | rpm | gpm | l/min |
|---|---|---|---|
| F20-X | 1750 | 1.01 | 3.82 |
| F20-E | 1750 | 0.71 | 2.69 |
| F20-S | 1750 | 0.56 | 2.12 |
| F20-B | 1750 | 0.31 | 1.17 |
| F20-G | 1750 | 0.20 | 0.76 |
| 모델 (Model) | gal/rev | liters/rev |
|---|---|---|
| F20-X | 0.0006 | 0.0022 |
| F20-E | 0.0004 | 0.0015 |
| F20-S | 0.0003 | 0.0012 |
| F20-B | 0.0002 | 0.0007 |
| F20-G | 0.0001 | 0.0004 |
| 최대 토출 압력 (Maximum Discharge Pressure) | |

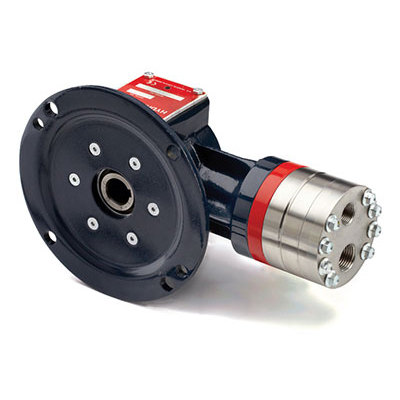

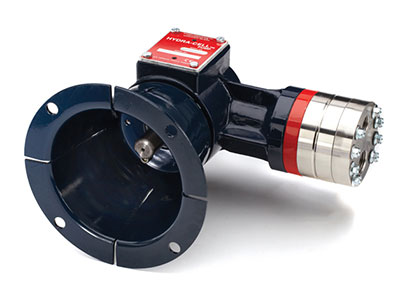

| 금속의 헤드 (Metallic Heads): | F20 to 1000 psi (69 bar) |
| F21 to 1500 psi (103 bar) | |
| F22 to 1500 psi (103 bar) | |

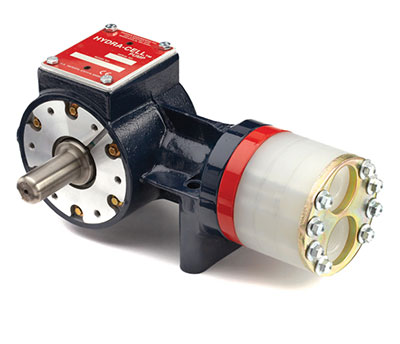

| 비금속의 헤드 (Non-metallic Heads): | 250 psi (17 bar) Polypropylene |
| 350 psi (24 bar) PVDF | |
| 최대 흡입 압력 (Maximum Inlet Pressure) | 250 psi (17 bar) |
| 최대 사용 온도 (Maximum Operating Temperature) | |
| 금속의 헤드 (Metallic Heads): | 250 ̊F (121 ̊C) - 사용온도 160 °F (71 °C) ~ 250 °F (121 °C)인 경우 본사에 문의주십시오. |
| 비금속의 헤드 (Non-metallic Heads): | 140˚F (60˚C) |
| 최대 고형물 크기 (Maximum Solids Size) | 200 마이크론 (microns) |
| 흡입구 포트 (Inlet Port) | 1/2 inch NPT |
| 토출구 (Discharge Port) | 3/8 inch NPT |
| 샤프트 지름 (Shaft Diameter) | F20: 3/4 inch (19 mm) 할로우 샤프트 (hollow shaft) |
| F21 & F22: 3/4 inch (19 mm) | |
| 샤프트 회전 (Shaft Rotation) | 역방향 (양방향) (Reverse (bi-directional)) |
| 베어링 (Bearings) | 정밀 볼 베어링 (Precision ball bearings) |
| 오일 용량 (Oil Capacity) | 0.125 US quart (0.12 liters) |
| 무게 (Weight) | |
| 금속의 헤드 (Metallic Heads): | 12 lbs. (5.5 kg) |
| 비금속의 헤드 (Non-metallic Heads): | 90 lbs. (40.9 kg) 9 lbs. (4.1 kg) |
